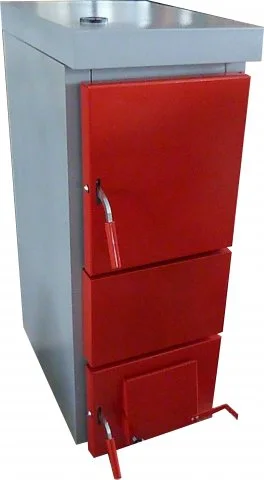

Modratherm ZEUS 25 - 3 / 3 s integrovaným medeným výmenníkom TÚV
Verzia 3 / 3 rieši výmenník pre teplú úžitkovú vodu; jej funkciu odlíšte od samotného bezpečnostného výmenníka. Pri ZEUS 25 nepreberajte zapojenie inej verzie iba podľa rovnakého výkonového označenia.
Radi vám poradíme na čísle 0917 681 204.
Opýtaj sa predajcu
Máte otázku k výrobku Modratherm ZEUS 25 - 3 / 3 s integrovaným medeným výmenníkom TÚV? Napíšte nám, radi vám poradíme.
Spoznajte výrobok
Opis produktu
Opis a technické podklady
Kotol určený pre Slovenský trh (záručný a pozáručný servis u Vás doma zabezpečovaný slovenským servisným technikom).
Modratherm ZEUS je teplovodný oceľový kotol na spaľovanie tuhých palív, hlavne biomasu ako je kusové drevo, drevné brikety s najvyšším prevádzkovým pretlakom 0,25 MPa.
Kotly sú určené najmä na spaľovanie dreva s obsahom vody do 20% s maximálnou dĺžkou až do 550 mm. Kotlové teleso je vyrobené z vysokokvalitného oceľového plechu hrúbky 5 mm (steny spaľovacej komory, ktoré sú v styku s plameňom a vodou) a hrúbky 3 mm (steny, ktoré sú v styku len s vodou). Izolačný kryt je vyrobený z oceľového plechu hrúbky 1 mm a povrchovo upravený technológiou statického nanášania práškovej farby. Tepelnú izoláciu tvorí minerálna vata. Rošt je liatinový, článkový. V spodnej časti spalinového priestoru sa nachádzajú v závislosti od prevedenia aj tvarovky zo šamotu. Na želanie môže byť kotol dodaný s roštovou plochou s monolitickým roštom a žiarobetónovými tvarovkami LacFire 1550/30.
Moderné konštrukčné riešenie teplovýmenných plôch a spaľovacieho priestoru zaručuje dokonalosť spaľovania s vysokou účinnosťou a nízkou tvorbou škodlivých látok v spalinách.
Kotol sa dodáva v 3 variantách a je určený nasledovne :
Prevedenie 1 – pre otvorené systémy bez obehového čerpadla. V kombinácii s DBV2 aj do systému s čerpadlom.
Prevedenie 2 – s integrovaným bezpečnostným medeným výmenníkom, ktorý zabezpečuje ochrannú funkciu kotla proti prekúreniu
Prevedenie 3 – s integrovaným medeným výmenníkom TÚV, príp.s bezpečnostným medeným výmenníkom, ktorý zabezpečuje ochrannú funkciu kotla proti prekúreniu
Kotol je možné pripojiť k vykurovacej sústave závitovými spojmi G 6/4". Napojovacie nátrubky bezpečnostného výmenníka sú vyhotovené so závitmi G 1/2".
Prednosti kotlov MODRATHERM ZEUS :
možnosť spaľovania mäkkého i tvrdého dreva
veľká násypná komora a veľké nakladacie dvierka
hĺbka spaľovacieho priestoru až 550 mm (od verzie ZEUS 30)
vysoká účinnosť spaľovania - nízka spotreba paliva
dlhšia doba horenia v porovnaní s liatinovými kotlami
termostatická regulácia výkonu
integrované bezpečnostné zariadenie proti prehriatiu (prevedenie 2 a 3)
možnosť doplniť kotol ZEUS 25 o žiarobetónové lôžko
možnosť prevádzky aj na samotiaž
možnosť regulácie komínového ťahu
možnosť inštalácie brzdičov spalín pre zvýšenie účinnosti
Tabuľka technických údajov:
MODRATHERM ZEUS
Typ ZEUS 25 ZEUS 30 ZEUS 35 ZEUS 40
Rozsah tepelného výkonu ( min/max) kW 8/27 10/32 12/37 14/42
Účinnosť % 74 - 78
Doporučené palivo ( EN 303-5) -
guľaté drevo mäkké A1 a tvrdé A2
štiepané drevo B1
maximálna vlhkosť paliva 20%
Náhradné palivo - drevene brikety, uhlie
Maximálna dĺžka dreva
mm
400 550 550 550
Objem vody l 50 56 68 68
Tlaková strata kotla
pri V=1,5 m3 . h-1 ( ∆ p=2V2)
mbar 3,1 3,2 4,7 5
Prikladací priestor l 61 83 110 110
Doporučený ťah komína Pa 15
Maximálny prevádzkový tlak kotla bar 2,5
Max. tlak bezpečnostného výmenníka bar 6
Rozmery plniaceho otvoru ( š x v ) mm 290 x 360 390 x 360
Rozmery kotla ( š x v x h) mm 435x1050x760 435x1050x910 535x1050x910
Celková hmotnosť kotla kg 200 237 280 282
Pripájací priemer hrdla odvodu spalín mm 150
