Modratherm

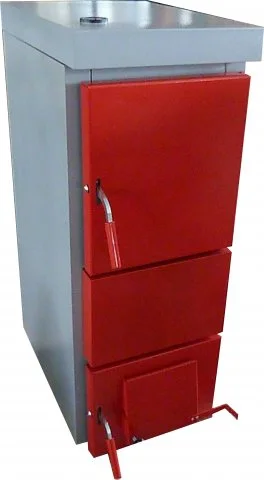

Modratherm ZEUS 40 - 3 / 2 s integrovaným bezpečnostným medeným výmenníkom
Vo verzii 3 / 2 slúži integrovaný výmenník bezpečnostnej funkcii, nie ako automatická náhrada bojlera. Pri ZEUS 40 posúďte celú kotolňu a prístup na obsluhu; vyššie výkonové označenie nie je univerzálnou výhodou.
Radi vám poradíme na čísle 0917 681 204.
Opýtaj sa predajcu
Máte otázku k výrobku Modratherm ZEUS 40 - 3 / 2 s integrovaným bezpečnostným medeným výmenníkom? Napíšte nám, radi vám poradíme.
Spoznajte výrobok
Opis produktu
Opis a technické podklady
Kotol určený pre Slovenský trh (záručný a pozáručný servis u Vás doma zabezpečovaný slovenským servisným technikom).
Modratherm ZEUS je teplovodný oceľový kotol na spaľovanie tuhých palív, hlavne biomasu ako je kusové drevo, drevné brikety s najvyšším prevádzkovým pretlakom 0,25 MPa.
Kotly sú určené najmä na spaľovanie dreva s obsahom vody do 20% s maximálnou dĺžkou až do 550 mm. Kotlové teleso je vyrobené z vysokokvalitného oceľového plechu hrúbky 5 mm (steny spaľovacej komory, ktoré sú v styku s plameňom a vodou) a hrúbky 3 mm (steny, ktoré sú v styku len s vodou). Izolačný kryt je vyrobený z oceľového plechu hrúbky 1 mm a povrchovo upravený technológiou statického nanášania práškovej farby. Tepelnú izoláciu tvorí minerálna vata. Rošt je liatinový, článkový. V spodnej časti spalinového priestoru sa nachádzajú v závislosti od prevedenia aj tvarovky zo šamotu. Na želanie môže byť kotol dodaný s roštovou plochou s monolitickým roštom a žiarobetónovými tvarovkami LacFire 1550/30.
Moderné konštrukčné riešenie teplovýmenných plôch a spaľovacieho priestoru zaručuje dokonalosť spaľovania s vysokou účinnosťou a nízkou tvorbou škodlivých látok v spalinách.
Kotol sa dodáva v 3 variantách a je určený nasledovne :
Prevedenie 1 – pre otvorené systémy bez obehového čerpadla. V kombinácii s DBV2 aj do systému s čerpadlom.
Prevedenie 2 – s integrovaným bezpečnostným medeným výmenníkom, ktorý zabezpečuje ochrannú funkciu kotla proti prekúreniu
Prevedenie 3 – s integrovaným medeným výmenníkom TÚV, príp.s bezpečnostným medeným výmenníkom, ktorý zabezpečuje ochrannú funkciu kotla proti prekúreniu
Kotol je možné pripojiť k vykurovacej sústave závitovými spojmi G 6/4". Napojovacie nátrubky bezpečnostného výmenníka sú vyhotovené so závitmi G 1/2".
Prednosti kotlov MODRATHERM ZEUS :
možnosť spaľovania mäkkého i tvrdého dreva
veľká násypná komora a veľké nakladacie dvierka
hĺbka spaľovacieho priestoru až 550 mm (od verzie ZEUS 30)
vysoká účinnosť spaľovania - nízka spotreba paliva
dlhšia doba horenia v porovnaní s liatinovými kotlami
termostatická regulácia výkonu
integrované bezpečnostné zariadenie proti prehriatiu (prevedenie 2 a 3)
možnosť doplniť kotol ZEUS 25 o žiarobetónové lôžko
možnosť prevádzky aj na samotiaž
možnosť regulácie komínového ťahu
možnosť inštalácie brzdičov spalín pre zvýšenie účinnosti
Tabuľka technických údajov:
MODRATHERM ZEUS
Typ ZEUS 25 ZEUS 30 ZEUS 35 ZEUS 40
Rozsah tepelného výkonu ( min/max) kW 8/27 10/32 12/37 14/42
Účinnosť % 74 - 78
Doporučené palivo ( EN 303-5) -
guľaté drevo mäkké A1 a tvrdé A2
štiepané drevo B1
maximálna vlhkosť paliva 20%
Náhradné palivo - drevene brikety, uhlie
Maximálna dĺžka dreva
mm
400 550 550 550
Objem vody l 50 56 68 68
Tlaková strata kotla
pri V=1,5 m3 . h-1 ( ∆ p=2V2)
mbar 3,1 3,2 4,7 5
Prikladací priestor l 61 83 110 110
Doporučený ťah komína Pa 15
Maximálny prevádzkový tlak kotla bar 2,5
Max. tlak bezpečnostného výmenníka bar 6
Rozmery plniaceho otvoru ( š x v ) mm 290 x 360 390 x 360
Rozmery kotla ( š x v x h) mm 435x1050x760 435x1050x910 535x1050x910
Celková hmotnosť kotla kg 200 237 280 282
Pripájací priemer hrdla odvodu spalín mm 150
